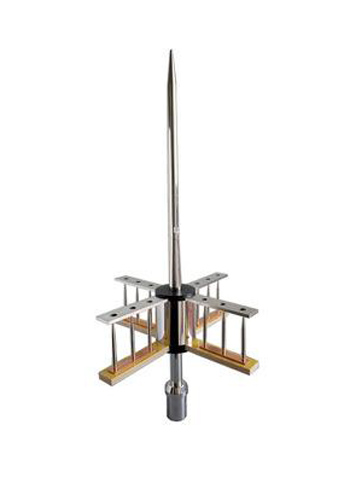

名 稱： 西班牙INGESCO提前放電避雷針          型號：INGESCO

位于西班牙BARCELONA的INGESCO是一家專業從事于避雷針生產的制造商。該公司具有27年的研究、開發及生產的經驗，擁有UNIVERSITY OF TOULOUSE（法國）、UNIVERSIDAD AUTONOMA DE BELLATERRA（西班牙）及研究機構組織的工程、測試及開發人員，在產品的開發、設計、生產、工程施工、維護等方面都有豐富的經驗。先進的開發技術及高壓研究試驗室為先進的產品提供了高質量的保證，INGESCO公司已獲得ISO9002認證，并推出新一代的主動式早期放電避雷針PDC系列，該產品擁有UNE 21.186、CEI 1024-1、NFC-17 102認證。所有INGESCO產品均符合國際測試， INGESCO 公司擁有符合ISO9002的生產系統，PDC系統系列ESE避雷針的設計、生產及測試，符合國際標準，如：UNE21.186、CEI 1024-1、NFC-17 102。 INGESCO 投資千萬的測試設備及高壓實驗室，用作△T EVALUATION測試。

 Ingesco共有五種型號，均由不銹鋼材料制成，對應于不同的保護范圍，每種型號分別具有不同性能的特征

1. 中央收集桿
2. 反射器
3. 觸發裝置
4. 激發器
5. 激發器固定板
激發器與反射器和中央收集桿是絕緣的；

反射器和中央收集桿與大地具有良好的電氣連接；

激發器底座由合成樹脂做成，適用于任何腐蝕條件。

· 非電子式，長壽命

· 100%的放電率

· 保護等級高

· 能夠在受到反復雷擊放電之后保證電氣連續性和功能的持續性

· 具備早期放電功能

· 雷擊后防護質量不會改變

· 無電子系統不會因浪涌沖擊將其損壞

· 不同保護半徑的型號選擇

· 完全主動式截擊雷電系統

· 當有閃電時，才會自我激活

· 外形美觀

· 安全可靠，由國際知名的高壓實驗室LABEL進行測試及檢定

· 無需維護

PDC系列避雷針主要由激發器EXCITERS從自然界的電場中吸收并貯存能量，反射器Deflector及避雷器針尖與大地有良好的電氣連接，處于等電位狀態。所以通常情況下，激發器與發射器之間有電場強度，每當雷閃發生前，電場強度會迅猛增大，激發器與反應器之間的電位差大致相當于雷云與大地之間的電位，它們之間的電壓降迅速增加會造成尖端打火，并使尖端周圍的空氣離子化，形成尖端放電現象。

避雷針的中央收集桿和激發器EXCITERS之間的電場迅速增加而造成尖端產生的空氣離子化可于極短及準確的時間內放電，因大量電離子的存在，從而使自然的Corona效應減低，產生一預期上行放電通道，可迅速/安全地將雷電截擊及安全地泄放到大地。

西班牙INGESCO系列避雷針搶先啟動時間

MODEL PDC-Z3.1 PDC-Z3.3 PDC-Z4.3 PDC-Z5.3 PDC-Z6.3

△ T(us)  14 25 34 43 52

INGESCO主動提前期放電避雷針保護半徑的計算公式

設INGESCO的啟動搶先時間為ΔT則上行先導的搶先距離ΔL=V*ΔT

根據NFC-17-102標準所提供的計算方法，保護半徑Rp按如下公式計算：

D電擊距離，它取決于被保護建筑物的級別，對于I、II、III類保護對象， D值分別為20m，45m,60m。

h為避雷針頂端到被保護平面的高度。

ΔT由評估測試并計算得出，（見上表）

V=106m/s

ΔL=V*ΔT
