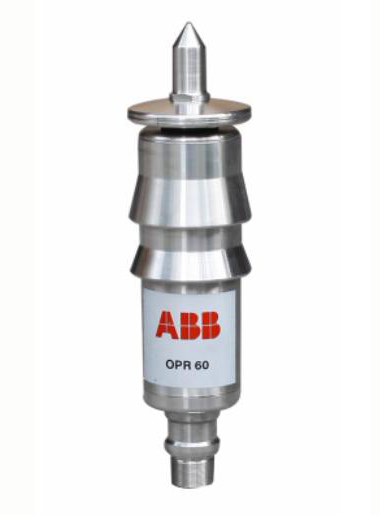

OPR（Optimized Pulse Rod）優化脈沖提前放電避雷針

OPR保護范圍的計算

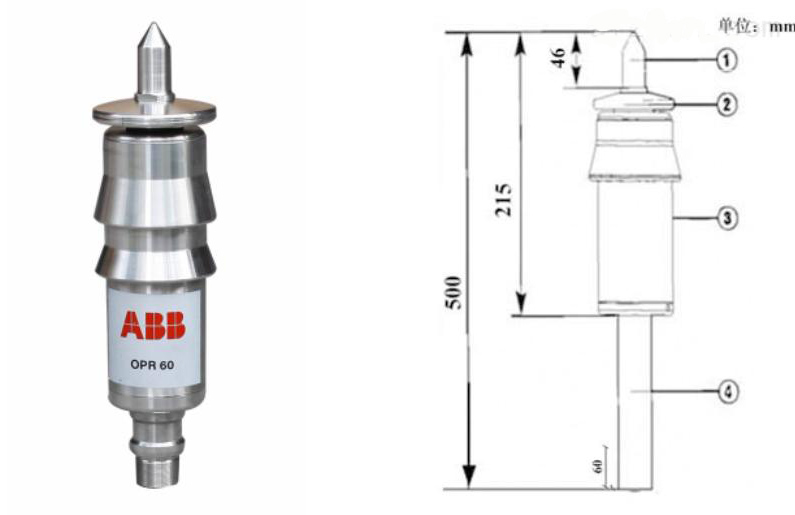

OPR的選型及安裝

ABB防雷研發中心，根據高壓脈沖E.S.E（Early Streamer Emission）的原理，研究和開發出新一代OPR系列優化脈沖提前放電避雷針。

繼承和發展了提前放電功能

優越的保護功能 無源的獨立系統

安裝簡便、免維護

提前放電時間ΔT

在同等的測試條件下，將OPR與普通針的放電時間進行比較，OPR啟動上行先導時間與普通針的啟動時間的差為提前放電時間ΔT。

ΔT=TSR - TE.S.E

TSR－普通針的平均啟動時間

TE.S.E－提前放電避雷針的平均啟動時間

■ 性能特點

◆ 顯著的提前放電時間ΔT

◆ 能量自給的獨立脈沖系統

◆ 相同高度下，OPR比普通避雷針保護范圍更大

◆ 落雷準確度高，減少了雷擊于非避雷針體的概率

◆ 免維護，無源、無需供電、無損耗元件

◆ 安全可靠，無放射性元素、不銹鋼材料、耐腐蝕能力強

◆ 重量輕，荷載小，安裝簡便，造型美觀

◆ 極強的抗風能力

■ WHVRI試驗結論

ABB優化脈沖提前放電避雷針（OPR30）比普通避雷針（Franklin）擊穿時間短約50μs, 即T B約為50μs。

OPR30 避雷針擊穿時刻的峰值電壓約比普通避雷針擊穿時刻的平均峰值電壓減小0.084MV，即ΔVB=0.084MV。

OPR30避雷針經本次施加沖擊電壓擊穿試驗后，經測試試品內部裝置工作正常。
