產 品 名 稱： 工藝避雷針                                        產 品 型 號： YBT-G6000

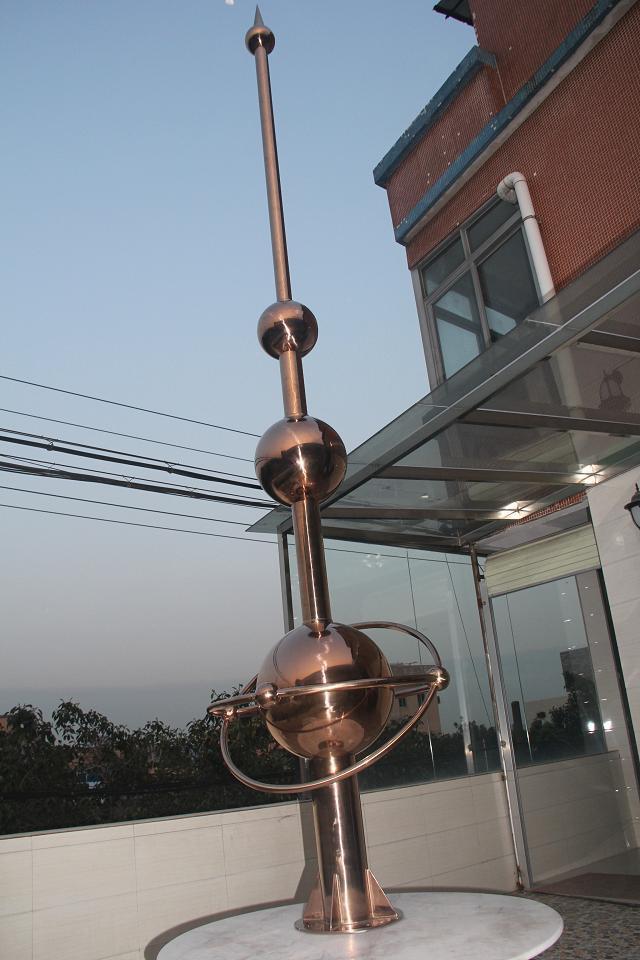

 球形優化避雷針（又名接閃器、接閃桿），其原理就是利用尖端放電現象，在雷電發生時，避雷針成為吸引雷電的放電通道，讓雷電電流從避雷針流入大地，避免巨大的電流對建筑或設備造成破壞。球形優化避雷針是一條無感性低阻抗的金屬內導體，采用電離球的電場原理可以有效、快速的通過引下線，把接閃后的雷電電流輸送到大地，球形優化避雷針最大特點覆蓋面積大，泄放雷電能力強。

 1、采用電場原理觸發，免維護；特別適合在一些安裝完畢后無法維修的場所，如教堂和大樓尖頂?shù)冉?jīng)常難以到達的地方；

 2、采用304L不銹鋼材質，使其能在化學等高污染場所正常工作；

 3、電離球在雷電產生時可以有效、快速的電離球類氣體，從而達到優化放電的目的。

 4、標準為1500mm高球形避雷針（包含法蘭盤），另可根據客戶要求訂做加長桿。

 5、靈活多變，可以根據用戶需要定做。

最大放電電流(KA） ≥300 ≥300

陡度衰減倍率≥（%）20 30

幅度衰減倍率≥（%）60 80

抗風強度≤（m/s） 40 40

激發器直徑 300 400

阻抗變換體 直徑*高度 159*800 190*1300

重量 23 46.5

總高1850±10 2000±10

法蘭規格φ（mm）159 219

球形優化避雷針保護半徑計算公式：

     預放電避雷針適用于移動通信基站、建筑物、炸藥庫、倉庫、油庫、水泵站、衛星小站、機場設備、氣象臺站、石油氣站、軍事基地、通信基站等；  無線通訊基站、高層建筑、大學、醫院、民用、軍用船舶、機場、歷史性建筑物、賽馬場、運動場、化學品、橡膠、油漆制造所、雷達站、氣象臺站、軍事基地、礦場等。特別適用于智能大樓。

 安裝避雷針必須嚴格遵循中華人民共和國國家標準——《建筑物防雷設計規范》（GB50057-2010）的強制性規定：

  1、按被保護建筑物的面積、高度、所在地雷電日數及地理環境校正系數、建筑物使用性質等確定建筑物防雷類別。

  2、由防雷類別和建筑物的面積，確定選用一支或數支避雷針。

  3、引下線應與建筑物主鋼筋電氣連結，或按規定至少做二根或二根以上引下線。

  4、引下線應作斷接卡和在附近地面作絕緣防護。

  5、接地體，接地電阻應按GB50057-2010要求執行。

 1、需提前在立桿安裝避雷針基座位置預制安裝基座位。

 2、安裝避雷針，避雷針法蘭盤固定在預先設置的預制基座，避雷針法蘭螺桿與立桿頂端基座可靠焊接聯結。

 3、避雷針應根據被保護設備的實際安裝高度，來確定避雷針的高度。

 4、雷雨日不可進行避雷針的安裝和檢測。

 6、避雷針接地線必須與大地可靠連接，接地電阻值應符合國家規范要求，一般接地電阻值要小于10Ω，重要場所要求小于4Ω。

 7、定期檢查（一年檢 查一次）避雷針各連接螺桿、焊接處是否牢固，接地引下線是否與接地系統連接可靠。如發現連接螺桿、

焊接處被腐蝕嚴重，則須更換螺桿重新連接，原焊接處重新焊接。
