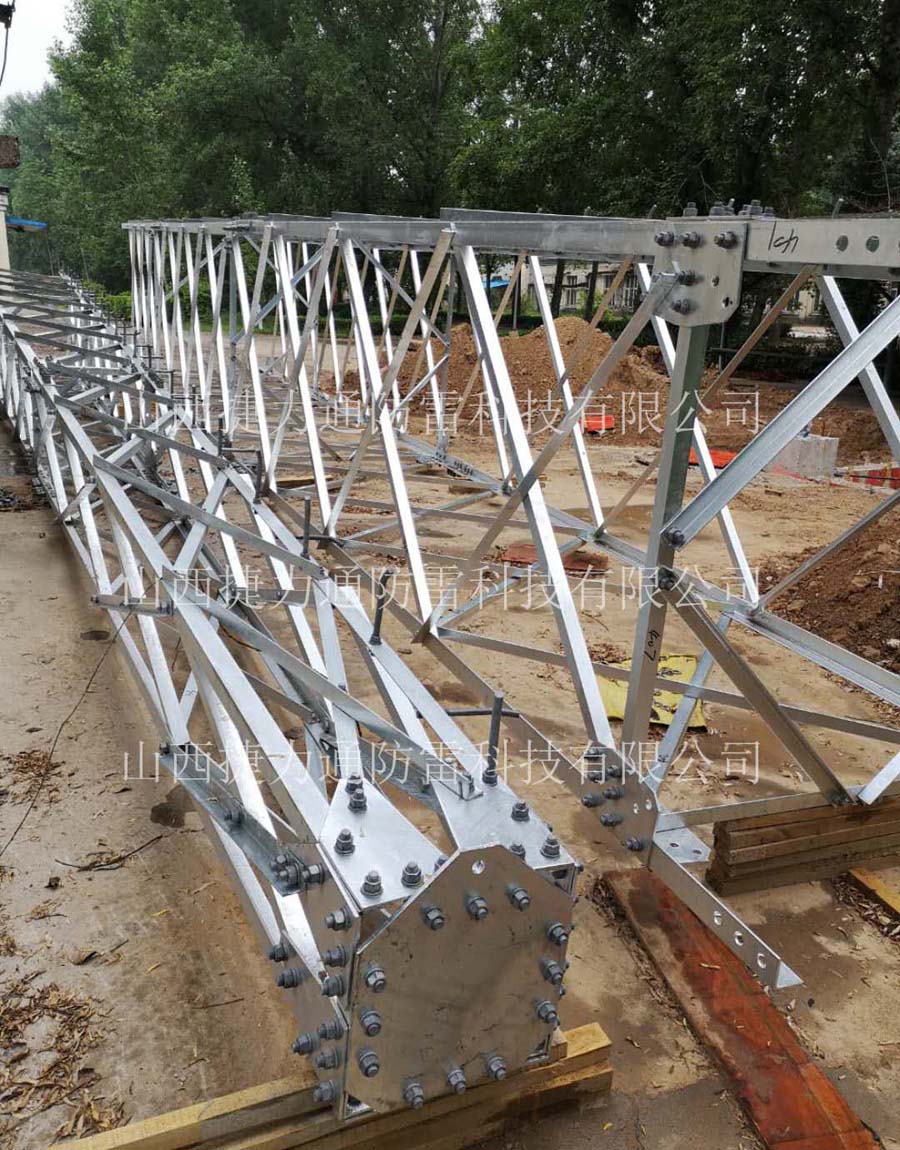

GFW系列鋼結構避雷針線塔技術

GFW避雷線塔主要用于各種建筑的防雷工程，特別是煉油廠、衛星發射站、加油站、化工廠、煤礦、炸藥庫，易燃易爆車間，都應該安裝避雷拉線塔，因氣候變化、雷電災害不斷加重、現在很多建筑都安裝避雷線塔。

避雷線塔使用條件：

1、基本風壓：w0=0.4及0.7KN/m2兩種；

2、抗震設防烈度：8度及小于8度地區；

3、地基承載力：100及200 KN/m2；

4、覆冰厚度： ≤10mm ；

5、垂直度：≤1/1000

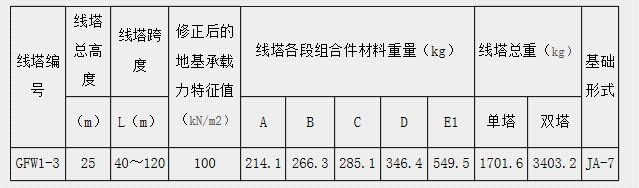

6、GFW1基礎形式：JA-4、JA-7、JB-1、JB-5、JB-7、JB-9、JB-10、JB-13

7、GFW2基礎形式：JA-6、JA-8、JB-5、 JB-7、JB-11、JB-13、JB-16

8、拉線線徑：Φ7.8mm

9、拉線跨距L(m)：40--200

10、最大弧度f(m):1.6/2.4/3.2/4.8/6.0/8.0

11、拉線重量(Kg)：11.9--59.3

12、GFW拉線塔高度：20米、25米、30米、35米、40米

13、GFW拉線塔適配避雷針：THZ-05C、YBZ-03T、YBZ-07T、O.MEX60
14、GFW線塔接地電阻：小于10歐姆

15、GFW線塔接地材料：YBD-01T燒制接地模塊10塊、降阻劑10包

16、GFW材料：熱鍍鋅角鋼

17、GFW主材：L50*5、L63*6、L70*6、L80*8、L90*8、L100*100

18、GFW斜材：40*4

19、GFW腳釘：Φ16mm
