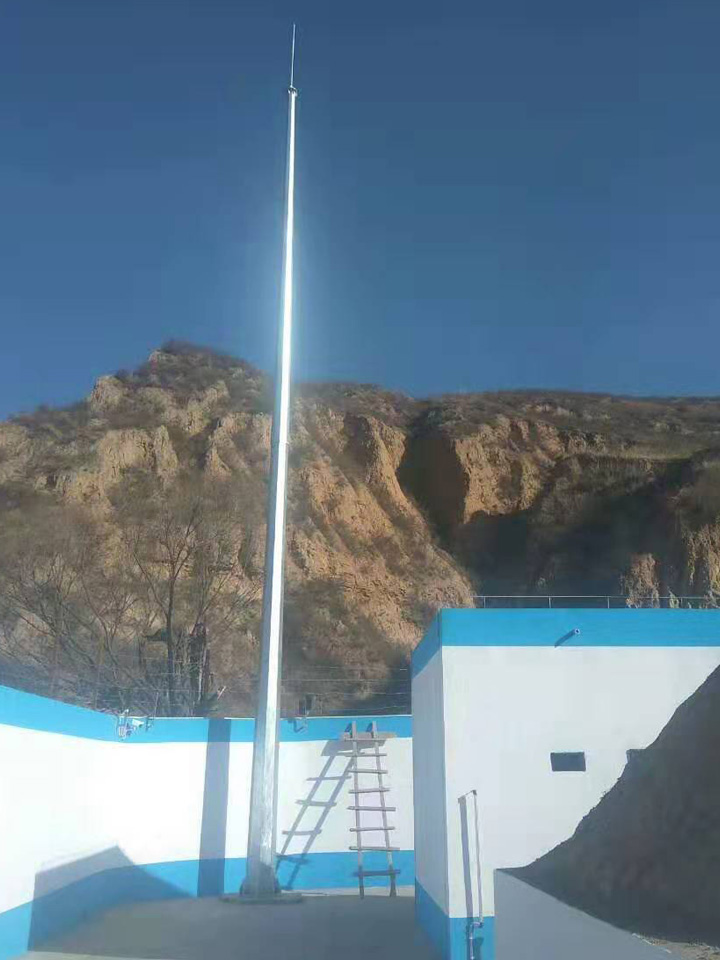

GH系列環形鋼管桿避雷針是一種防直擊雷裝置，具有接閃、疏導雷電流入地及抗側擊的功能。其外形美觀、重量輕、安裝方便、適用于易燃易爆場所（彈藥庫、炸藥庫、雷管庫等）、基站、工廠、變電站、熱電廠、光伏發電電站、通訊設備、建筑物的直擊雷防護。





GH避雷針受雷時，由接閃器接閃，并將雷電流疏導入地。其結構能抑制由于接閃器接閃引起的對被保護物的側擊。





避雷塔有A01、A、B、C、D、E共計6段，根據所需高度，自行搭配各段。各段均應熱鍍鋅，可以設置照明臺、加裝提前放電避雷針、不銹鋼避雷針尖、加設雷電計數器、無線接地電阻測試儀、有線接地電阻測試儀器等 。





1 安裝方法

將獨立避雷針的各段首尾連接（法蘭連接或插接法），固定在預埋的基礎底座上。（有些配件需要工程商根據實際情況加工）可以人工安裝也可以機械吊車吊裝。

2注意事項

避雷針的接地必須良好，其接地電阻值不大于10Ω。土壤電阻率高的情況下采用燒制型膨脹石墨接地模塊、高純降阻劑、石墨線纜連接、鋅包鋼做垂直接地體，具體使用數量需根據公式計算。

3維護與檢查

每年雷雨季節前須按以下內容進行檢查：

⑴ 各連接部位的連接應可靠，不允許松動；

⑵ 從接閃器至下部連接件的總阻值≤5Ω；

⑶ 避雷針的接地必須良好,接地電阻值不大于10Ω。





1、建筑物防雷設計規范（GB50057-2010）

2、高聳結構設計規范（GBJ135-2006）

3、鋼結構設計規范（GB50017-2014）

4、塔桅鋼結構施工及驗收規程（CECS80：2006）
