捷力通T30A固態雷電預警系統是山西捷力通防雷科技有限公司的研發團隊，在多年研發和生產防雷產品經驗的基礎上，根據產生雷電的云團大氣電場強度變化原理研發成功的新一代以雷電預防為主的智能雷電防護系統。

一、捷力通T30A固態雷電預警系統是由硬件系統和軟件系統兩大部分組成：

1)雷電預警硬件系統

1.雷電預警探頭

2.雷電預警主機(數據處理機)

3.雷電預警聲光報警器[選件]

4.無線數據傳輸模塊(GPRS 模塊＋GPRG 天線)［選件］

5.太陽能供電系統［選件］

2)雷電預警軟件系統

1.雷電預警軟件系統雷電預警數據庫（MS-SQL 2005）

雷電預警應用軟件（.NET 4.0 C#3.0）

通訊管理軟件(GPRS)

2.系統軟件安裝環境操作系統：Windows XP/Win7/Win8/Win2003/Win2008

數據庫系統：MS-2005/MS-2008

二、用途和適用范圍

1.有充足的時間在雷暴來臨之前啟動緊急防御預案，減少雷電對人員的傷害危險和經濟財務損失。

2.有充足的時間及時撤離面臨雷暴環境危險的人員，采取適當防預措施，防止重大雷擊事故發生。

3.本系統非常適合學校、車站、廣場、景區、高爾夫球場等人員密集的場所，以及油庫、加油站、化工廠等易燃易爆場所進行雷電的預警。

三、產品主要特點

1.無旋轉圓盤，固態預警探頭，具有免維護、高可靠性、高穩定性特點；

2.探測頭內部沒有運動部件，較其他雷電預警系統更安全、使用壽命更長久；

3.探頭內有一次和二次兩個電極，可實時監測近地面大氣層電場強度變化；

4.產品根據軍用技術要求設計和制造，無噪音、高隱蔽性，適合惡劣氣候下連續工作。

四、產品主要優勢

1) 雷電預警探測頭

優化的外形設計能夠適應在暴雨天氣下預警，有利于減少探測頭本身對探測電場的干擾，探測頭曲面經過了計算機 MATLAB 仿真計算，并經過反復試驗和論證最終研制成功。













固態雷電預警系統對比動態雷電預警系統主要有以下以方面優勢：



	固態雷電預警系統	動態雷電預警系統
工作原理	探測頭內部有一次或兩次兩個電極，二次電極將一次電極探測電荷柵中，轉化成數字量，從而實時地監測地面大氣電場強度的變化。	探測頭有一個開槽的高速旋轉圓盤，通過對不斷被屏蔽及開放的探測電極帶電量的增益放大，轉換為數字電場值，從而實時地監測近地面大氣層靜電場的變化。
維護性	無運動部件，無需維護	定期清洗屏蔽轉盤，更換易損部件。
可靠性	無運動部件，可靠性高	連續運轉的高速轉盤，可靠性較差
安全性	無運動部件，能夠在石油、化工、油庫、液化氣站等易燃易爆場所安裝	圓盤告訴旋轉，不適合在易燃易爆的特殊場所安裝
預警范圍	8-15km	8-15km
電源支持	耗電量小，內部電池可持續供電12個月，適用于無電源支持的場所	耗電量較大，智能應用在有電源支持的場所



2) 雷電預警處理機

T30A 雷電預警處理機，可與電腦連接并實現遠程雷電監控的目的，也可通過對下載的雷電預警數據的分析，對雷云電場強度和極性變化做出更準確的判斷。同時，也可以與聲光報警系統相連接進行聲光報警。









T30A-2 主要技術參數



工作電源電壓	220V/Ac或12V/Dc
電源功耗	<2W（非報警時）
探頭直徑	144mm
探測電場強度	-100kV~+100kV/m
支架桿直徑	60mm
產品高度	580mm（戶外桿體長度）
工作環境溫度	探頭：-40℃~85℃ 主機：-20℃~60℃
存放環境溫度	探頭：-40℃~85℃ 主機：-20℃~75℃
工作環境濕度	探頭：-20%~95% 主機：-20%~90%
預警范圍	8-15km
預警形式	三級預警輸出，連接聲光報警系統
預警接口控制輸出	干接點（5A 250VAC/5A  30VDC）
控制主機通信接口	Rs232/Rs485/USB/CDMA/GSM
探頭重量	約1kg
控制主機重量	約5kg
探頭連接線線長	<500m
主機電源線型號	國標 10A  插頭 線長 2m
備注電池	12V 2200mAh



3) 預警系統功能預警設置功能：

系統允許用戶根據需要設置雷電預警時段，在設置時段內，如發生雷電預警情況，將進行雷電預警的聲光報警。

雷電預警功能：

在主界面可顯示當前雷電預警的級別；

在主界面可實時監測電場強度并對其描頭，可觀察電場的變化；

在主界面中，實時顯示電池電量，方便用戶對電池進行管理；

系統網絡功能：

雷電預警系統軟件，具備了完善的網絡傳輸功能，可以通過有線或無線進行雷電預警的數據傳輸，數據的傳輸完全遵循 TCP/IP 網絡協議。

雷電預警系統軟件，包括單站點(單探頭)版本和多站點(多探頭)中央監控軟件。單站點軟件可以作為多站點中面監控軟件的一部分而加以使用，并且，除具站點數據處理功能外，還提供電場探測數據和日志的存儲、查詢、輸出、及網絡通訊功能。

多站點監控系統

可管理多個站點，可讀取并監控多個站點主機的實時數據；可跟蹤監測較大區域范圍內的近地面大氣電場強度的變化情況；

可通過 TCP/IP 網絡傳輸協議，進行無線和有線方式數據傳輸；

歷史記錄查詢：

系統具有外部存儲功能，可存儲 1000 條記錄。

時間設置功能：

系統自帶記錄雷電預警發生時刻，用戶可進行校準。

五、雷電預警拓撲圖

T30A 雷電預警系統可以與聲光報警系統相連接組成三級聲光報警系統。同時還可以根據用戶需求將 T30 雷電預警系統與電腦連接，從而達成遠程監控的目的，或通過對數據的分析，對雷電電場強度和極性變化做出更準確的判斷。





六、 雷電預警系統界面

T30A 雷電預警系統主要包括地理信息監控、雷電報警信息查詢、雷電預警設置、歷史數據查詢，時間管理等功能

1) 雷電預警用戶界面

根據安裝雷電預警探測頭的地理信息位置，直觀的在地圖上標出其位置信息和實時雷電預警信息 。



2)每月雷電預警查詢

根據探測頭或區域統計每月雷電預警信息



3) 雷電預警三級設置用戶界面

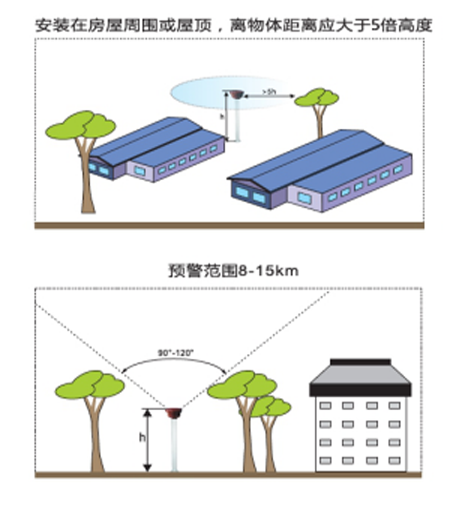

七、 雷電預警探測頭安裝示意圖

   為了雷電預警的更加準確，在安裝雷電預警探測頭時，因盡量避開周圍建筑物或通訊天線對雷云電場的干擾，預警探測頭應直接安裝在室外無阻檔的開闊地帶。安裝時使預警探測頭的視角盡量大，以保證天空和云層都在探測范圍內。

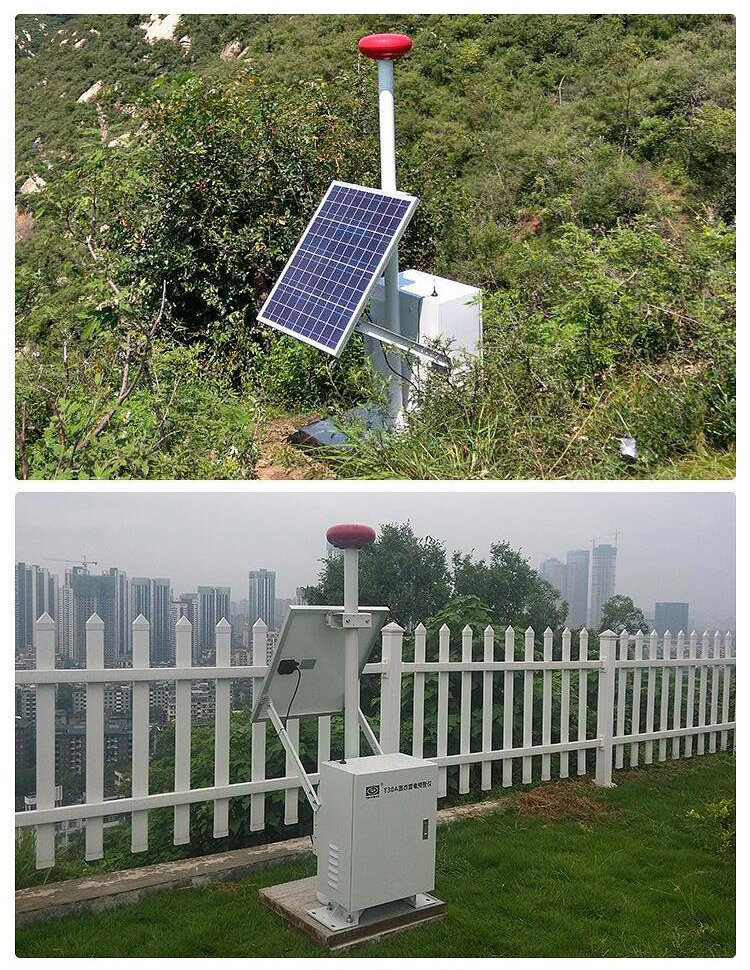

   雷電預警探測頭可直接安裝在地面上，或安裝在屋頂平臺上，探測頭必須良好接地，以便其被雷擊中時將雷電電流導向大地，并減少雷電干擾。
