一、功能及應用
該產品用于電源線路或接地線路中的雷電流、瞬態脈沖電流的技術和監控記錄。
-動作電流范圍廣，可監測各種雷擊波形；
-內置大容量電池，無需外部電源供電；
-防護級別達IP65。
二、外形實景圖

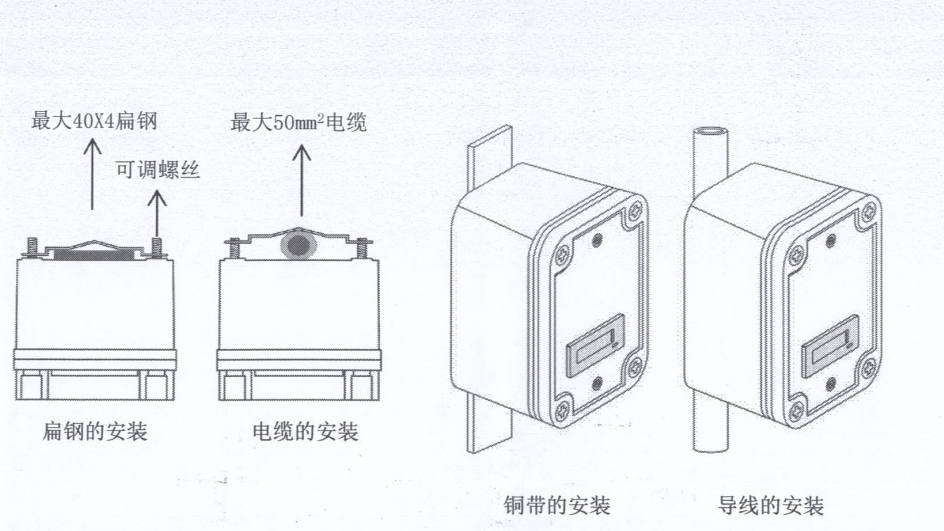

三、安裝示意圖
四、產品技術參數
|
產品名稱 |
雷擊計數器 |
|
|
采集形式 |
背面感應 |
|
|
電池壽命 |
5-10年 |
|
|
電池類型及容量 |
鋰電池、1000mA/h |
|
|
最大計數（八位） |
9999 9999次 |
|
|
最小計數感應電流 |
500A（8/20us）、1kA（10/350us） |
|
|
最大計數感應電流 |
160A（8/20us）、100kA（10/350us） |
|
|
接線能力 |
導線 |
2.5-50mm² |
|
銅帶 |
≤4*40mm |
|
|
溫（濕）度范圍 |
-40···+80℃，相對濕度≤95% |
|
|
防水等級 |
IP65 |
|
|
外殼材料 |
塑料ABS+PC |
|
|
支架及調節螺絲材料 |
304不銹鋼 |
|
|
規格尺寸 |
110*80*80（含支架） |
|
五、安裝說明及維護
1. 雷擊計數器可固定在40*4扁鋼或50mm²以下電纜線、圓鋼上。
2. 用十字螺絲刀取下透明蓋，在擰松4個對角孔內的螺絲，調節或取下雷擊計數器安裝支架。
3. 將被采集線（銅排、電纜、引下線）放置在固定支架內，再擰緊4個對角孔內的螺絲至固定計數器后再將計數器的透明蓋裝上即可。
4. 本產品可安裝在300A以上的負載電流電源線路（L/N線）中，監控和記錄電源線路中浪涌電壓入侵的情況；也可安裝在各種浪涌保護器（SPD）、避雷針引下線的地線上，監控和記錄雷電入侵的次數。
5. 必須把需要監控的線路從計數器與固定支架間穿過，不限方向。
6. 計數器面板上有RST的清零按鈕，可根據需要進行數據清除。
7. 本產品無需調試，一般接入后即處于工作狀態，當計數器不顯示時（5-10年后），可更換同規格的計數器。
