項目名稱：臨汾鄉寧前灣煤礦綜合防雷

一、地理環境分析

自然氣候臨汾市位于山西省南部，東枕太岳余支，西依呂梁山脈，中部是廣闊的河谷平原，汾河干流縱橫南北，兩岸土地肥沃，總面積1304平方公里。全市人口65萬，其中市區非農業人口25萬，區劃26個鄉鎮，70萬畝土地。臨汾是一座歷史悠久的文化古城，現為臨汾行署所在地，是臨汾地區政治、經濟、文化的中心。近幾年來，城市建設日新月異，街道整潔，綠樹成蔭，花果飄香，被譽為黃土高原上的“花果城”。 臨汾市地處半干旱半濕潤季風氣候區,屬溫帶大陸性氣候,四季分明,雨熱同期。但由于受地形影響,山區平川氣候差異較大,氣候特征迥異。臨汾市氣溫的一般特點是冬寒夏熱。氣溫的年較差和日較差均大。 臨汾古城是國內外聞名的“臥牛城”，修筑于明朝，城高河深，巍巍壯觀。市南有建于晉代的“古帝堯廟”，總面積700多畝，現有“五鳳樓”、“堯井亭”、“堯?qū)m”、“寢宮”等建筑群，規模宏大，宏偉壯觀。市東有建于晉代的“古帝堯陵”。還有位于西郊20公里的姑射山“仙洞”，相傳為堯王夫人鹿仙女誕生地，奇峰異洞，松柏圍繞，古跡處處，分5個自然風景區，63個風景點。年雷暴日43.2（d/a）屬于高雷區。
二、設計依據：
GB 50057-2010    《建筑物防雷設計規范》（2000版）
GB 50343—2012《 建筑物電子信息系統防雷技術規范》
GB 50054-95    《低壓配電設計規范》
GB 50174-93    《電子計算機機房設計規范》
GB 50169-92    《電氣裝置安裝工程接地裝置施工及驗收規范》
IEC 61024      《建筑物防雷》
IEC 61312      《雷電電磁脈沖的防護》
GB/T50311-2000 《建筑與建筑群綜合布線系統工程設計規范》
D  562         《建筑物、構筑物防雷設施安裝》
YD 5078        《通訊工程電源系統防雷技術規范》
YD/T5098       《通信局（站）雷電過電壓保護工程設計規范》
YD/T1235.1-2002《通信局（站）低壓配電系統用電涌保護器技術要求》

三、具體實施方案：

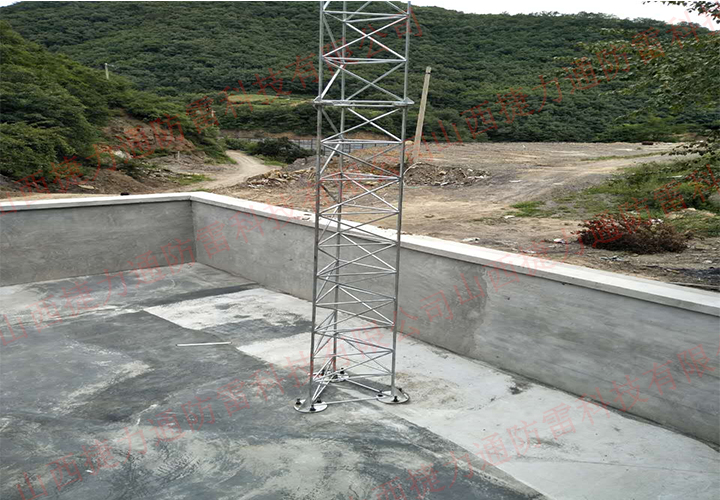

根據炸藥庫所處位置及防雷等級要求，在其所處區域安裝2座高為20米的三角避雷塔，塔離被保護建筑距離3—5米，并對塔做良好的接地系統，避雷塔頂部安裝2支提前放電接閃器，屋頂四周鋪設避雷帶，庫區內部做均壓環。
20米避雷塔在距離炸藥庫3—5米的位置外，塔與塔之間的距離根據現場施工條件及開挖難易現場確定，塔基礎開挖完成之后，將焊接好的地腳螺栓采用混凝土澆筑，在確保澆注水泥穩固后方能安裝避雷塔。接地網的開挖根據現場情況選取，接地網采用水平石墨電極及垂直銅包鋼電極聯合焊接。
門外靜電釋放球及大門防雷設計
位于炸藥庫的大門外左右各安裝2個靜電釋放球，并對靜電球做良好接地，設備正常工作后，工作人員進入廠區之前要將自身的靜電通過靜電釋放球釋放，確保瓦斯所在區域無靜電產生，所用接地系統可與配電室內設備接地共用。
1、直擊雷防護：
所謂雷擊防護：就是由避雷針（或避雷帶、避雷網、避雷針?biāo)?、引下線和接地系統構成外部防雷系統，主要是為了保護建筑物免受雷擊引起火災事故及人身安全事故；在0級保護區即外部作無源保護，主要有避雷針（網、線、帶）和接地裝置（接地線、地極）。
2、接地系統防護：
接地是防雷的重要組成部分是防雷裝置的基礎，使雷電流更好的瀉入大地，為保證機房或系統的接地阻值，還應盡量減小引下線的電阻值。
依據防雷規范要求，引下線選用:35平、25平的銅芯地線：銅絞線、熱鍍鋅扁鋼、熱鍍鋅圓鋼、特殊行業或特殊設備采用智能絕緣引下線。
接地體的具體位置和引下線的具體路由，在施工時以盡可能的減少引下線的長度。
通過增大導線載面和減小引下線長度的措施，來盡量減小接地引線的電阻值。
2、垂直接地體可采用燒制型YBD-01T膨脹石墨接地體、銅包鋼接地棒、銅材、熱鍍鋅鋼材（鋼管、圓鋼、角鋼、扁鋼）、離子接地棒、鋅包鋼或其它新型接地材料，水平接地體一般采用純銅線、鍍銅線、熱鍍鋅扁鋼、鋅包鋼等。
3、地網施工布置
地網布置依據地形設計為 L型、口型、一字、H型或圓型，本次接地地網根據地形設計為一字型。
5、地網挖掘
接地地網挖掘深度大于0.8米，寬度不小于0.8米，長度不小于9米根據土壤如：石頭、沙土、建筑垃圾、黃土等情況，北方城市一定要達到凍土層以下。
6、焊接與防腐處理
接地體（線）的連接應采用焊接，焊接處焊縫應飽滿并有足夠的機械強度，常見的焊接分為：電焊與放熱焊接。焊接不得有夾渣、咬肉、裂紋、虛焊、氣孔等缺陷，焊接處的藥皮敲凈后，刷瀝青做防腐處理。
采用搭接焊時，其焊接長度如下：
1）鍍鋅扁鋼不小于其寬度的2倍，三面施焊。（當扁鋼寬度不同時，搭接長度以寬的為準）。敷設前扁鋼需調直，煨彎不得過死，直線段上不應有明顯彎曲，并應 立放。
2）鍍鋅圓鋼焊接長度為其直徑的6倍并應雙面施焊（當直徑不同時，搭接長度以直徑大的為準）。
3）鍍鋅圓鋼與鍍鋅扁鋼連接時，其長度為圓鋼直徑的6倍。
4）鍍鋅扁鋼與鍍鋅鋼管焊接時，為了連接可靠，除應在其接觸部位兩側進行焊接處，還應直接將扁鋼本身彎成弧形與鋼管焊接。
