一、我單位于2016年5月承接大同梅花溝防雷項目工程
根據現場實際勘察我們總結如下：
1.炸藥庫庫區該區域均無直擊雷防護，且炸藥庫和雷管庫也沒要等電位鏈接和接地系統
2.調度室配電系統無感應防雷措施，也沒有等電位鏈接，且接地值為20歐姆，不符合國家防雷要求。
3.絞車房配電系統無防雷措施，特需整改和加裝避雷器。
二、防雷設計依據：
1、《建筑物防雷設計規范》GB50057-2010
2、《建筑物防雷工程施工與質量驗收規范》GB50601-2010
3、《建筑物電子信息系統防雷技術規范》GB50343-2004
三、具體施工內容為（1）電源一級防雷
措施辦法
在總配電柜低壓輸出端并聯安裝一套電源一級防雷器 ，用于動力機房配電設備的電源第一級的防雷保護。萬佳SPD電源浪涌保護器 ,產品性能優越，密封性好、外觀美觀、安裝接線方便，具有防塵、防腐蝕、阻燃等功能。用于交流三相380V低壓配電系統中，能防止雷擊、工業噪聲或其它原因產生的感應過電壓、過電流現象和其它瞬間浪涌電壓對系統或設備造成永久性損壞或瞬間中斷等危害。加強型并聯模塊式電源浪涌保護器（SPD）屬于三相并聯型SPD，浪涌保護器前內置空氣開關 。 用并聯瞬態浪涌釋放方式，當供電線路遭受過電壓、過電流時將雷電能量或其它干擾過電壓、過電流有效抑制，使各線路間的電位差基本保持不變，雷擊后自動恢復，確保電氣設備安全運行。所有接線用16mm 2 股銅線連接，地線用25mm 2 多股銅線連接。
（2）電源二級防雷
措施辦法
在機房配電箱個控制開關處安裝一套用于電路設備的電源二級防雷保護。引下線采用40*4的鍍鋅扁鋼或選用載面積為35平的銅芯地線電纜。接地系統接地值必須4歐姆以下。
（3）第三級防雷系統
措施辦法
在機房電腦網絡信號、網絡交換機，監控設備和電話傳真機等添加對應防雷設備
（4）防雷接地系統
措施辦法

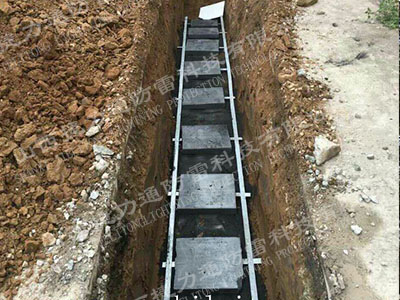

接地是防雷的重要組成部分，接地體可采用非金屬接地體、銅包鋼、銅材、熱鍍鋅鋼材（鋼管、圓鋼、角鋼、扁鋼）或其它新型接地材料，水平接地體一般采用熱鍍鋅扁鋼。
