防繞擊避雷針，又名避雷側針，是用來防止雷電波直擊導線產生危及線路的過電壓，降低雷擊跳閘率。避雷側針利用架空輸電線路整個檔距內繞擊分部不均的規律，有針對性地保護桿塔附近的繞擊危險區域，從而達到降低線路繞擊跳閘率的目的。





　　防雷側針具有尖端，一般自橫擔端部沿橫擔長度方向向外深處2-5m 可形成對導線的負角度保護。雷擊時，避雷側針可利用自身的引雷作用將原來會集中導線的直擊雷引入桿塔并經桿塔泄放入地，從而起到防繞擊作用。





　　采用防繞擊避雷針后，本架空線路防雷防繞擊避雷針具有以下優點 ：

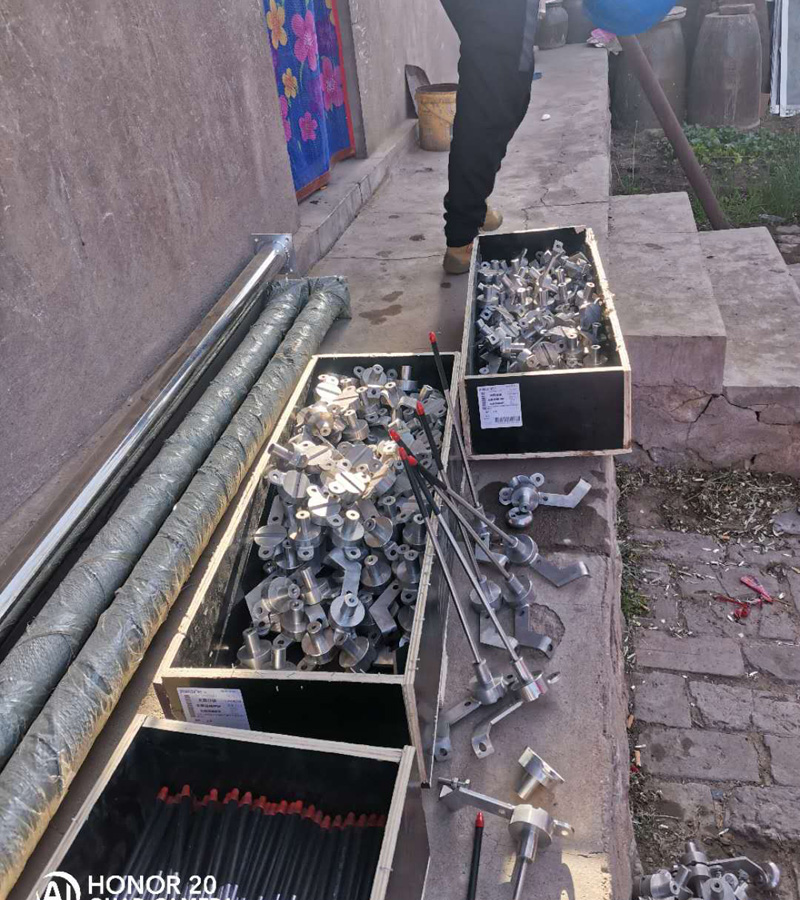

　　1、其由針體、連接座與塔材連接，其結構簡單、易于安裝，通過在連接座的兩個板體相對面上設置凹槽，并使針體固定于該兩個凹槽圍成的空腔內，使針體與連接座的連接更牢固，本實用新型可以在雷擊過來把雷繞開，利用自身的引雷作用將原來會集中導線的直擊雷引入桿塔并經桿塔泄放入地 ;



　　2、通過增設端部抱箍結構，使防繞擊避雷針結構更加穩固，使用壽命長;



　　3、在蓋板左、右側壁與兩個連接板之間分別連接加強筋，這樣設計是為了提高端部抱箍結構的整體強度 ;



　　4、將針體設計為由不銹鋼或鍍鋅鑄鋼或鋁合金制成，連接座由不銹鋼或鍍鋅鑄鋼制成，端部抱箍結構由鍍鋅扁鋼制成，這樣設計防繞擊避雷針不易輕易損壞，使用壽命長。





　　電力可控避雷針



　　電力可控避雷針的技術原理是：通過結構設計，使動態環、主針分別通過非線性電阻和儲能元件與地絕緣，針頭電位處浮動狀態，電場比較均勻;當雷云來臨時，儲能裝置通過感應雷云電場進行儲能，當超過設定的臨界值時儲能裝置向主針本體放電，使主針電位發生瞬時改變，此時動態環電位仍保持不變，從而使主針針頭電場發生瞬時畸變，以期誘發上行先導，攔截雷電下行先導，保護被保護物體免遭雷擊，并限制雷擊電流 。

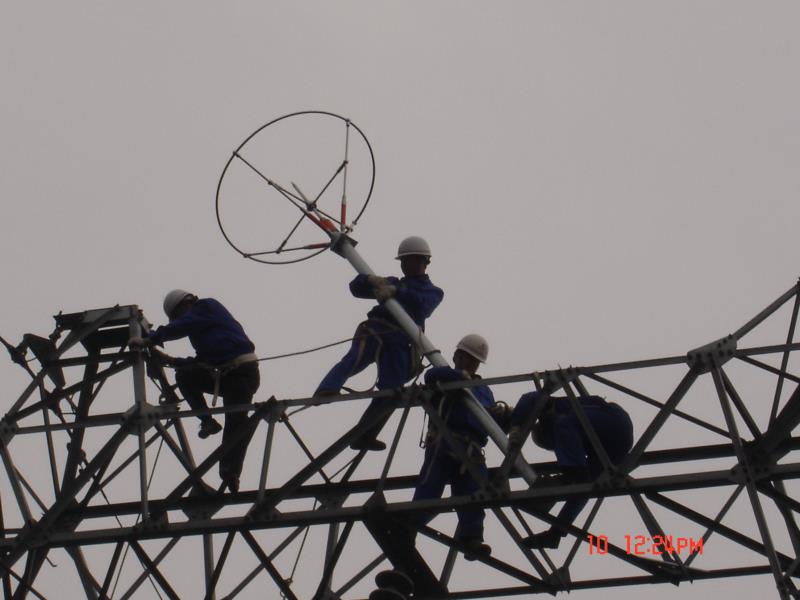

　　電力可控避雷針目前常用的安裝可控避雷針的方法有兩種 ：一種是用兩塊角鋼水平貼在桿塔兩面并進行打孔，然后用螺栓固定在塔頭;另一種是直接在地線支架上打孔，將可控避雷針固定于桿塔上。這兩種方法存在以下三方面問題：



　　(1)在桿塔頭打孔，需要將打孔設備運送到塔上，打孔設備沉重，塔身過高，將增加工作人員工作的繁重性和危險性;



　　(2)在打孔安裝和運送過程中，易造成避雷針和配件的鍍鋅層損傷和脫落;



　　(3)直接在塔身上打孔安裝避雷針，避雷針的安裝處彎矩過大，避雷針安裝后容易傾斜，長期使用后容易斷裂，對線路和塔身造成損害。
