一、項目名稱：山西河曲100MW風電場防雷項目







二、項目簡介：



山西河曲風電項目位于山西省忻州市河曲縣，規劃總裝機容量300MW，裝機容量為100MW，年平均上網電量為22200萬kw˙h，年平均等效滿負荷小時數為2220h。

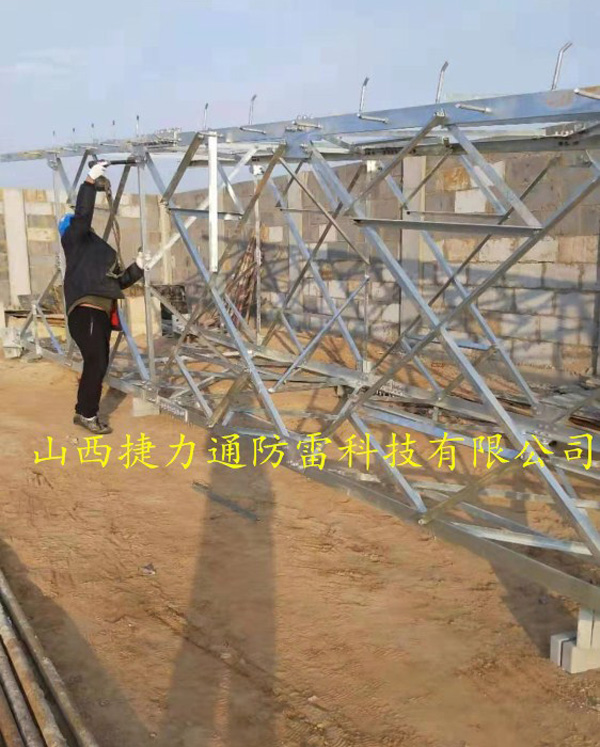

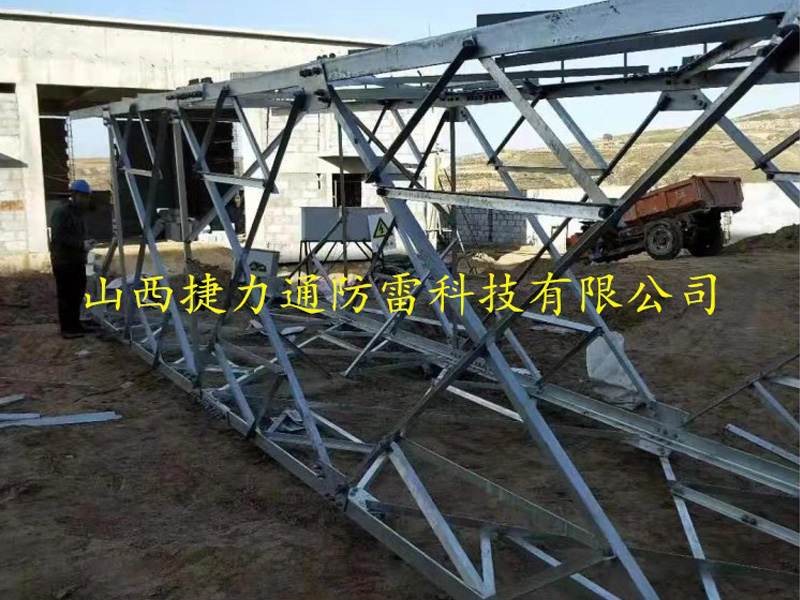

風電場通常都位于風力資源豐富，地勢平坦而空曠的地區，也正因?yàn)槿绱?，空曠地?shì)上的突出的建筑及設備也是雷害頻繁的地區。風電場為了保護其設備的正常運行，因此經過細致的篩選和比對，選擇我公司為其進行防雷設備的供貨及安裝，我司現具有特種工程特種防雷資質及安全生產許可證，經過現場實測建筑范圍、勘查地形，測量土壤電阻率，出具了最可靠、合理的詳細防雷設計方案。兩座高聳的避雷塔為風電場的安全保駕護航，并做了良好的接地。經過專業安裝人員近一周的安裝調試，終于安裝檢測完畢。優良的設備、專業的安裝得到了甲方的稱贊。



三、項目類別：第三類防雷建筑



四、項目開工日期：2019 年10 月 15日



五、項目工期：6天



六、設計安裝依據及標準



GB 50057-2010   《建筑物防雷設計規范》（2010版）



IEC 61024      《建筑物防雷》



D  562         《建筑物、構筑物防雷設施安裝》



七、防雷主要設備



◆GFL四角避雷塔（40米） 數量：2座





1、保護范圍：避雷針?biāo)谋Ｗo(hù)范圍還要按照滾球法來計算保護半徑和保護范圍。



2、技術參數：基本風壓：0.7KN/m2



抗震設防烈度：8度及小于8度地區



3、設計生產依據：



建筑物防雷設計規范　　GB50057-2010



高聳結構設計規范　　　GBJ135-90



鋼結構設計規范　　　　GB50017-2003



塔桅鋼結構施工驗收規范　CECS80:2006



◆燒制接地模塊技術參數：







 1、體積密度指標不小于1.68g/cn3。



 2、電阻率指標不大于8.5μΩ·m，相當于一個良好的金屬導體（不銹鋼、純銅等），有利于建設高品質的地網。



3、灰分指標不大于0.20%



 4、抗壓強度指標不小于30MPa,在接地網施工中，可以充分夯實，提高大突波電流的宣泄！



5、抗折強度指標不小于13.5MPa,在接地網施工中，



6、彈性模量不大于10.0CPa.



7、熱導率(100℃)不小于90W/(m·K)



8、熱膨脹系數（室溫至600℃）不大于2.8 10-8/℃



9、吸水保濕性能好，由于本產品是燒制而成，因此在模塊內部充滿很多氣孔，這樣和水的親和程度很好，能夠起到保水的作用，在特別適合干燥土壤的接地使用。



10、無污染、對周邊的土壤不會改變，適應很多特殊高要求環境。



 11、采用紙箱或者木箱包裝，節約了模塊運輸成本。



12、長壽命、不容易碎，可使用壽命50年。



13、鏈接可熱熔焊接或電焊都可以，施工便利。
