一、項目名稱：靈石公路收費站防雷項目







二、項目簡介：



靈石縣位于山西省中部，晉中盆地南端，素有“秦晉要道，川陜通衢”之稱。靈石縣為暖溫帶大陸性氣候，年均氣溫10℃左右，一月零下6℃，七月24℃，年降雨量650毫米，霜凍期為九月下旬至次年四月中旬，無霜期140天，是晉中市年均溫最高地區，年平均高于全市1-2℃。

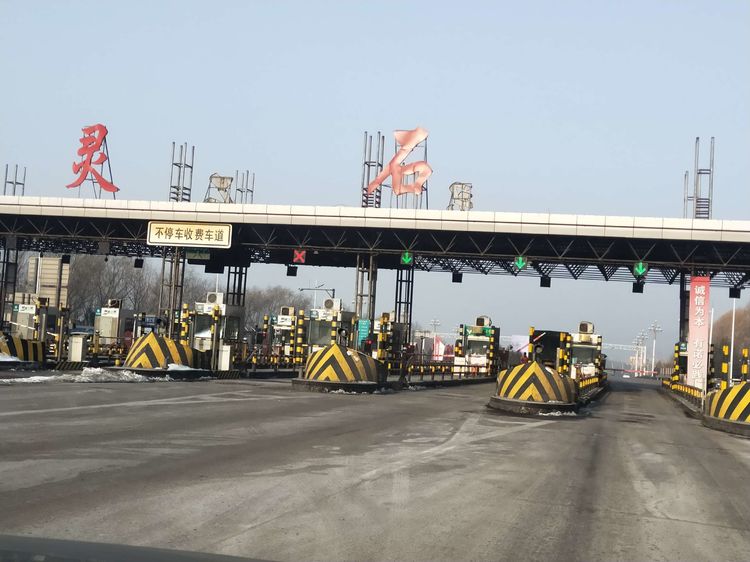

由于靈石公路收費站地處平坦的郊外地區，收費站點內的高大的大棚及金屬立柱，還有眾多電子收費信息系統的設備，存在極大的雷擊風險隱患，經過認真篩選，最終選擇我公司為其做防雷安裝工程，我公司擁有特種工程特種防雷資質及安全生產許可證，根據GB 50057-2010《建筑物防雷設計規范》和GB50343-2012《建筑物電子信息系統防雷設計規范》，本項目屬于第三類防雷建筑物。經過現場實測勘查，測量土壤電阻率，結合現場施工條件，出具了最可靠、合理的詳細防雷設計方案，選用可靠和性價比最高的防雷設備，派出有經驗的專業人員，既不能影響車輛的正常通行，又不能破壞現場路面，幾經修改施工方案，最終經過九天的專業安裝，已順利竣工并通過檢測驗收，得到甲方的好評。





三、項目類別：第三類防雷建筑



四、項目開工日期：2019 年11 月 7日



五、項目工期：9天



六、設計安裝依據及標準



GB 50057-2010   《建筑物防雷設計規范》（2010版）



GB50343-2012    《建筑物電子信息系統防雷設計規范》（2012版）



IEC 61024      《建筑物防雷》



D  562         《建筑物、構筑物防雷設施安裝》



七、防雷主要設備



◆　復合型接地材料



1、特點：



燒制型接地體屬物理型低阻接地模塊，其石墨材料對土壤親合力極好，不腐蝕，不變性，無污染，無毒害，在潮濕水浸或深層凍土環境下電阻穩定性好，使用壽命長，適用于多點施工和復雜地形及缺水地區的接地工程，在高土壤電阻率地區，能有效降低地網接地網接地電阻，且運輸方便、易安裝、免維護。



模塊采用非金屬導電材料為主體，導電率低，性能穩定。埋入土壤中不降解，不含腐蝕性離子，使用壽命長，安全環保。該產品工藝獨特、抗壓強度高，擁有專利證書、綜合性能指標國內領先。



2、技術參數：



1）體積密度指標不小于1.68g/cn3。



2）電阻率指標不大于8.5μΩ·m，相當于一個良好的金屬導體（不銹鋼、純銅等），有利于建設高品質的地網。



3）灰分指標不大于0.20%



4）抗壓強度指標不小于30MPa,在接地網施工中，可以充分夯實，提高大突波電流的宣泄！



5）抗折強度指標不小于13.5MPa,在接地網施工中，



6）彈性模量不大于10.0CPa.



7）熱導率(100℃)不小于90W/(m·K)



8）熱膨脹系數（室溫至600℃）不大于2.8 10-8/℃



9）吸水保濕性能好，由于本產品是燒制而成，因此在模塊內部充滿很多氣孔，這樣和水的親和程度很好，能夠起到保水的作用，在特別適合干燥土壤的接地使用。



10）無污染、對周邊的土壤不會改變，適應很多特殊高要求環境。



11）采用紙箱或者木箱包裝，節約了模塊運輸成本。



12）長壽命、不容易碎，可使用壽命50年。
