一、項目名稱：忻府高速收費站-忻州收費站防雷項目

二、項目簡介：

忻府高速位于山西省忻州地區，高速公路下設多個收費站口，收費站通常位于人煙稀少、空曠偏遠的山區，所以是易受雷擊的地點。為了保護其設備的正常運行，因此經過細致的篩選和比對，最終選擇我公司為其進行防雷設備的供貨及安裝，我司現具有特種工程特種防雷資質及安全生產許可證。其機房、收費站點都需要安裝防雷設施，經過嚴謹?shù)默F(xiàn)場勘測，我公司根據現場的建筑、地形、氣候特點，出具了最可靠、合理的詳細防雷解決方案。公司秉承“為客戶提供最優的產品和可靠的解決方案”的工作理念，最終贏得了客戶的好評。

三、項目類別：第三類防雷建筑

四、項目開工日期：2019 年10 月 12日

五、項目工期：15天

六、設計安裝依據及標準

GB 50057-2010   《建筑物防雷設計規范》（2010版）

IEC 61024      《建筑物防雷》

D  562        《建筑物、構筑物防雷設施安裝》

GB50343-2012    《建筑物電子信息系統防雷技術規范》

七、防雷主要設備

◆避雷帶

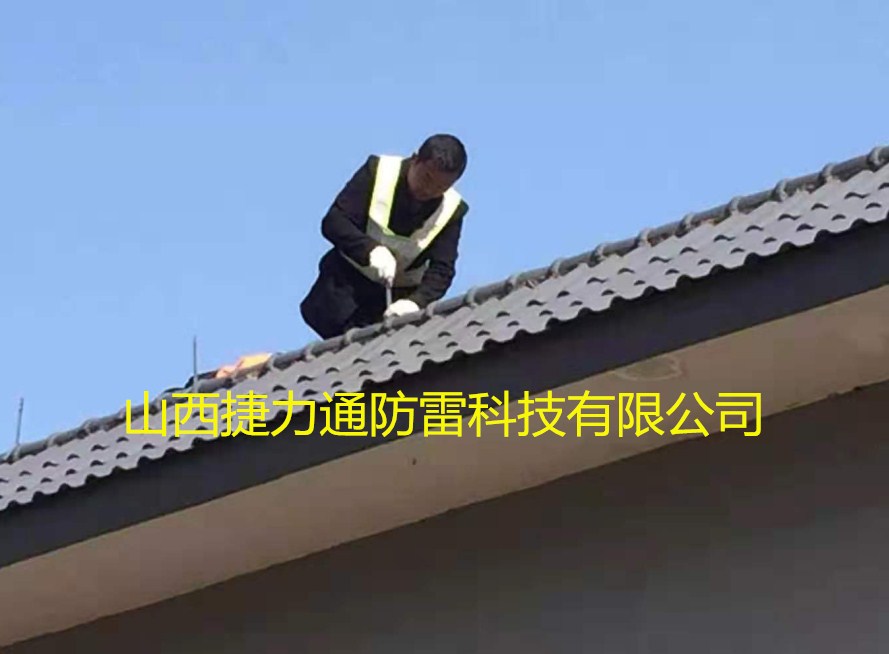

避雷帶的安裝：

1、在一般工程施工中，明裝避雷帶（網）采用￠10鍍鋅圓鋼。使用前應對避雷線進行冷拉調直。安裝時，注意防止避雷線在提升過程中的人為彎曲。 

2、避雷線在固定支架上應平直、牢固，其頂部距建筑物應為100mm，不應有高低起伏、彎曲、下垂等現象。其平直度每2m檢查段允許偏差不宜大于3/1000，全長不宜超過10mm。 

3、明裝避雷帶（網）隨建筑物造型彎曲，彎曲處均作成圓弧，其圓弧半徑為100mm，嚴禁作成90°直角彎或小于90°死彎。 

4、避雷線搭接焊是其安裝過程中的關鍵工序。要求所有避雷線同心敷設，“s”彎方向一致，其次，在避雷線、防雷引下線焊接中應采用雙面焊接，焊接應飽滿、平整、牢固、無虛焊，焊接后不應產生氣孔、夾渣、咬肉、裂紋等現象，如發現應及時予以補焊，并將藥皮敲凈，刷上防銹漆及銀粉。

5、避雷帶（網）通過建筑物伸縮、沉降縫處，應作防雷跨越處理。將避雷帶向外側面彎成半徑R=100mm的圓弧形，支持卡子固定點距建筑物邊緣距離300mm。

6、引自圈梁內的防雷引下線鍍鋅圓鋼與避雷帶（網）焊接處，均應彎成R=100mm的圓弧形，搭接焊長度為100mm，且與鍍鋅圓鋼雙面焊接。防雷引下線為鍍鋅扁鋼，應彎成R=250mm的圓弧，焊接長度亦為100mm，雙面焊接。     

7、避雷帶和建筑物頂部的其他金屬物體連接成一體。如建筑物物頂上的透氣管、鐵欄桿、爬梯、冷卻水塔等，這些部位的金屬導體都必須與避雷帶焊接成一體，也可采用抱卡形式.

◆信號防雷器

1、產品特點:WJX-232信號防雷器；網絡信號防雷器；信號防雷器;電源防雷器

DB系列串口信號電涌保護器，可插拔式，應用在帶有D類接口的通信設備上（如計算機、通信總線等）的過電壓保護。安裝于LPZ2-3界面。

KLY產品采用“1/4λ”的濾波原理，主要用于移動通信基站天線進入端的防雷保護。

保護WJX-232、WJX-422、WJX-485等串行接口，DB型的并行接口。

適用于高速傳輸設備。

較高的浪涌抑制能力。

傳輸性能優越。

快速、簡易安裝。

2、技術參數：WJX-232信號防雷器；網絡信號防雷器；信號防雷器品牌

◆燒制接地模塊技術參數：

1、體積密度指標不小于1.68g/cn³。

2、電阻率指標不大于8.5μΩ·m，相當于一個良好的金屬導體（不銹鋼、純銅等），有利于建設高品質的地網。

3、灰分指標不大于0.20%

4、抗壓強度指標不小于30MPa,在接地網施工中，可以充分夯實，提高大突波電流的宣泄.

5、抗折強度指標不小于13.5MPa,在接地網施工中，

6、彈性模量不大于10.0CPa.

7、熱導率(100℃)不小于90W/(m·K)

8、熱膨脹系數（室溫至600℃）不大于2.8 10^-8/℃

9、吸水保濕性能好，由于本產品是燒制而成，因此在模塊內部充滿很多氣孔，這樣和水的親和程度很好，能夠起到保水的作用，在特別適合干燥土壤的接地使用。

10、無污染、對周邊的土壤不會改變，適應很多特殊高要求環境。

11、采用紙箱或者木箱包裝，節約了模塊運輸成本。

12、長壽命、不容易碎，可使用壽命50年。

13、鏈接可熱熔焊接或電焊都可以，施工便利。
