1、石墨連接螺栓和柔性石墨線

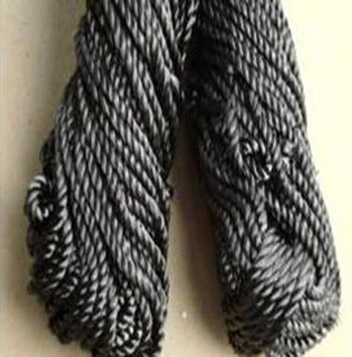

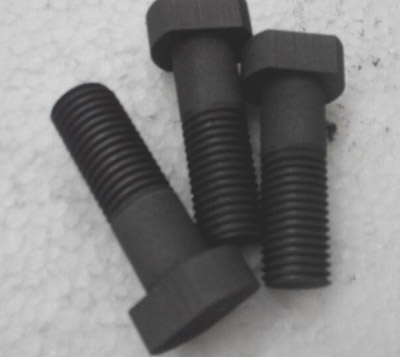

捷力通石墨連接螺栓                                                                                             柔性石墨線

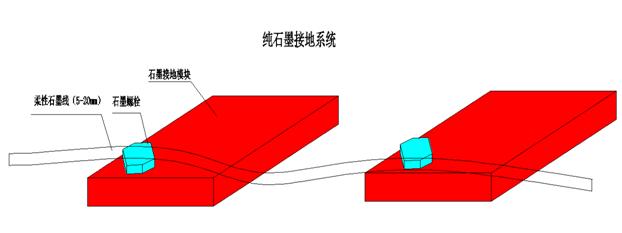

純石墨接地系統連接示意圖：

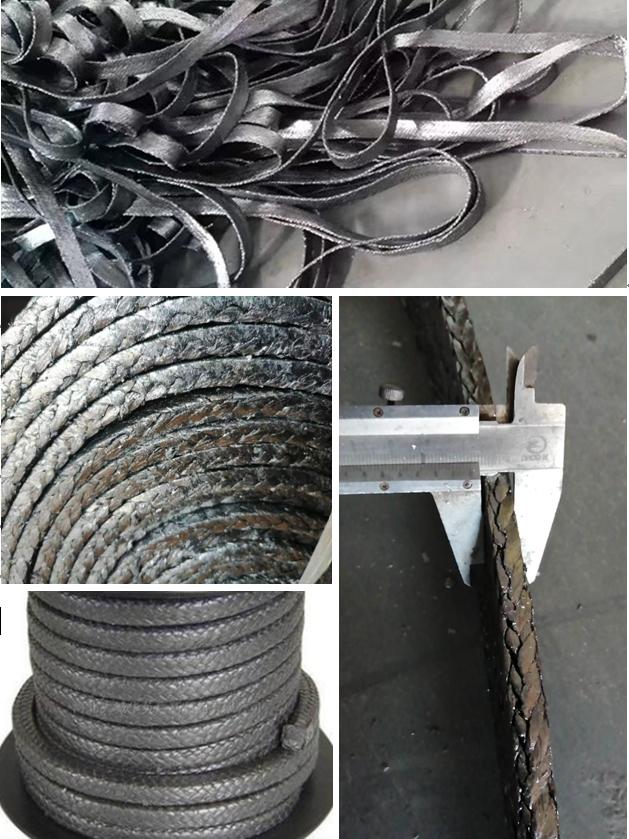

2、柔性石墨接地線：

 技術參數：

1、固態電阻率：0.06Ω.m
2、2、沖擊電流耐受:（200KA）ΔR%≤0
3.工頻電流耐受：ΔR%≤0
4、高溫性能：300℃
5、低溫性能：-60℃
6、抗壓強度：≥1200Mpa
7、抗拉強度：≥1200Mpa
8、石墨線層表面摩斯硬度：1-2
9、埋地表面年平均腐蝕率：0

產品規格：
纜的橫截面積20×20mm，16×16mm，4×4mm，5×5mm，40*5mm,長度可根據用戶設計需求加工。
用量計算:
本品使用量按直徑10mm的鍍鋅鋼用量計算。

施工要求：
1、施工時按甲方圖紙設計要求進行。
2、在廠方的技術指導下安裝施工。
3、本接地線宜適用口型狀安裝，兩接頭閉口。
4、連接方式為搭接，用導電石墨線纏繞扎緊，塔接的長度尺度為本接地體直徑的10倍。
5、接地體溝要平，用細濕土埋，分層夯實。
6、防止利器刮傷石墨纜體，保護纜體導電、泄電層不受損壞。
7、穿越路基時要用鋼管套護。
8、本品在特殊地段使用時，其連接體需要加固防護套。

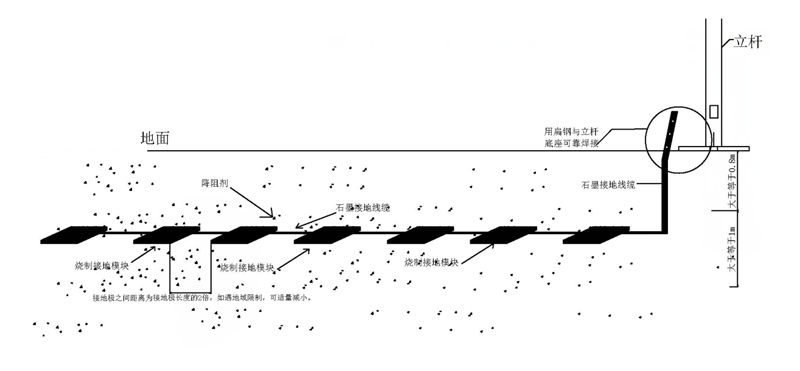

連接示意圖：

燒制型復合接地模塊-方形

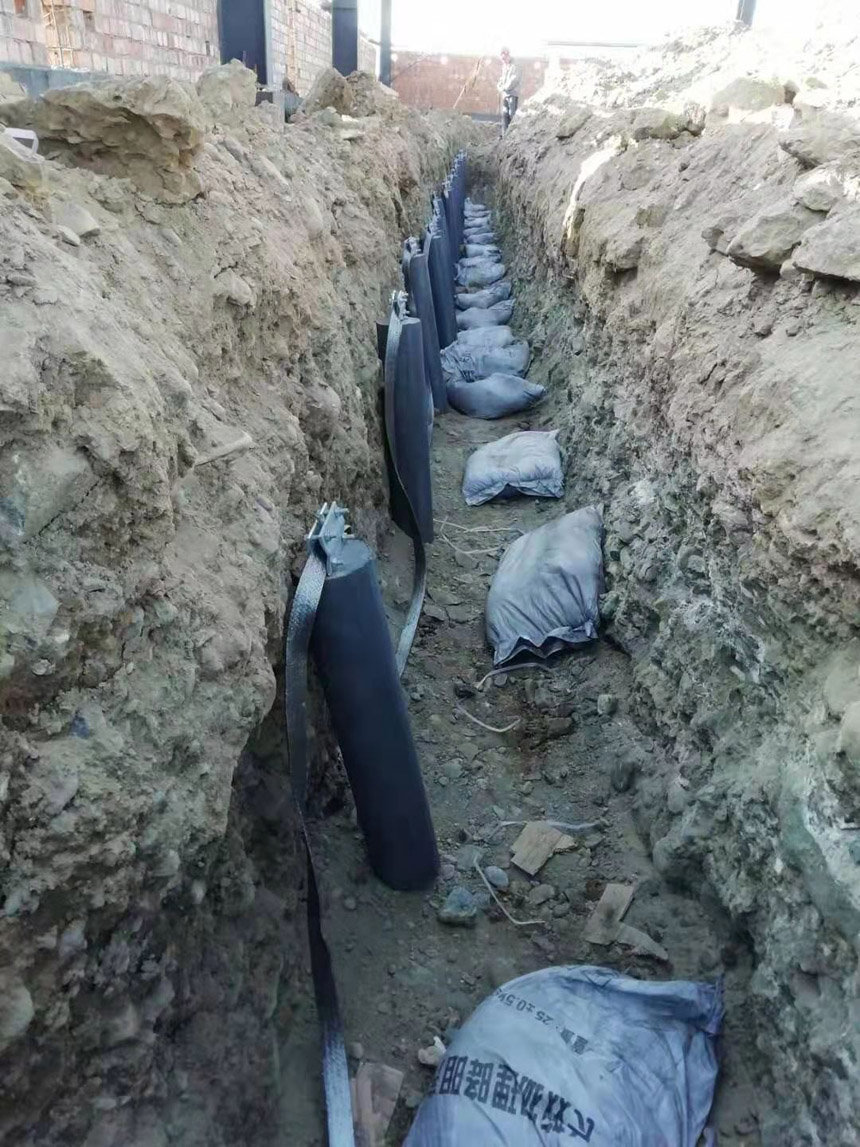

安裝現場實拍：
