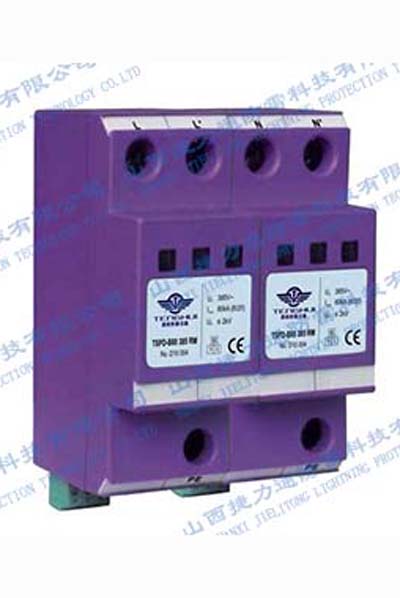

TSPD-B+C80RM/2P是防止低壓設備電源受到 過壓干擾，適用于總電源部分的組合型電涌保護 器，專為TN系統電路保護方案設計，能保護后 端電氣設備和裝置免遭開關動作、靜電泄放、感 應雷擊或直擊雷擊所產生的浪涌危害。

• 特別為 TN 系統的單相電源電路保護方案設計

• 可插拔保護模塊，方便更換維護

• 通流量大，殘壓低，快速響應

• 雙重脫扣保護裝置，提供更可靠的保護

• 故障時綠色窗口跳開，并通過告警端口提供遠 程監察

型號	TSPD-B+C80RM/2P
SPD端口	雙端口
SPD類別	組合型
試驗類別	Ⅰ+Ⅲ類試驗
額定電壓                  UN	220V AC,50-60Hz
最大持續運行電壓          UC	385V AC,50-60Hz
標稱放電電流        IN(8/20μs)	40kA
最大放電電流  Imax（10/350μs）	80kA
保護水平                   Up	2.0Kv
推薦串聯接過流保護裝置	63A/35kA
響應時間                   tA	≤25ns
尺寸	4mods，DIN43880
失效指示	窗口知識紫色：失效
安裝導線截面積	35-50mm2
安裝方式	35mm標準導軌（EN50022/DIN46277-3）
工作環境溫度	-40℃…-70℃
外殼材料	塑膠，符合UL94 V-0
防護等級	IP 20
認證	CE;RoHs
遙信報警	常開/常閉觸點端子（可選）
遙信接口接線能力	最大1.5mm2單股線/多股線





本產品安裝于防雷分區里的LZP0_A-1或更高界面,一般安裝于配電箱中或者UPS的進線端對后端設備進項過壓保護.

凡是電源電涌保護器都須安裝相應的保險絲,從而使電源系統具備SPD脫扣裝置和保險絲同時保護的雙重保險,安裝保險絲時取值應依據如下:

1.保險絲不能大于避雷器最大的后背保險絲強度.

2.供電回路最大供出的電流值,當過載或短路時,應能使保險絲燒掉.

3.滿足1和2的前提下,避雷器通過最大泄流時,保險絲不被燒斷

1.檢驗該產品，確保產品知識窗口沒顯示紅色。

2.將本產品安裝在標準35mm寬電器安裝導軌上。

3.接線應保證牢固及可靠，選用截面積為6mm²以上、耐壓不低于AC500V的絕緣銅導線，并應盡量短。

4.如需遙信告警，可將信號線與遙信段子1&2，或2&3相連（正常工作狀態下1&2斷開，2&3導通）。

5.接線完畢，經驗查無誤后接通供電電源，和尚斷路器，面板上的綠色窗口沒跳開，表示該電源避雷器正常工作。

安裝完成后應定期檢查電源保護器的工作情況，特別是雷電過后，應及時檢查，一旦發現其前端空開、熔斷器跳開或面板上的只是窗口顯示為紅色時，應立即更換
