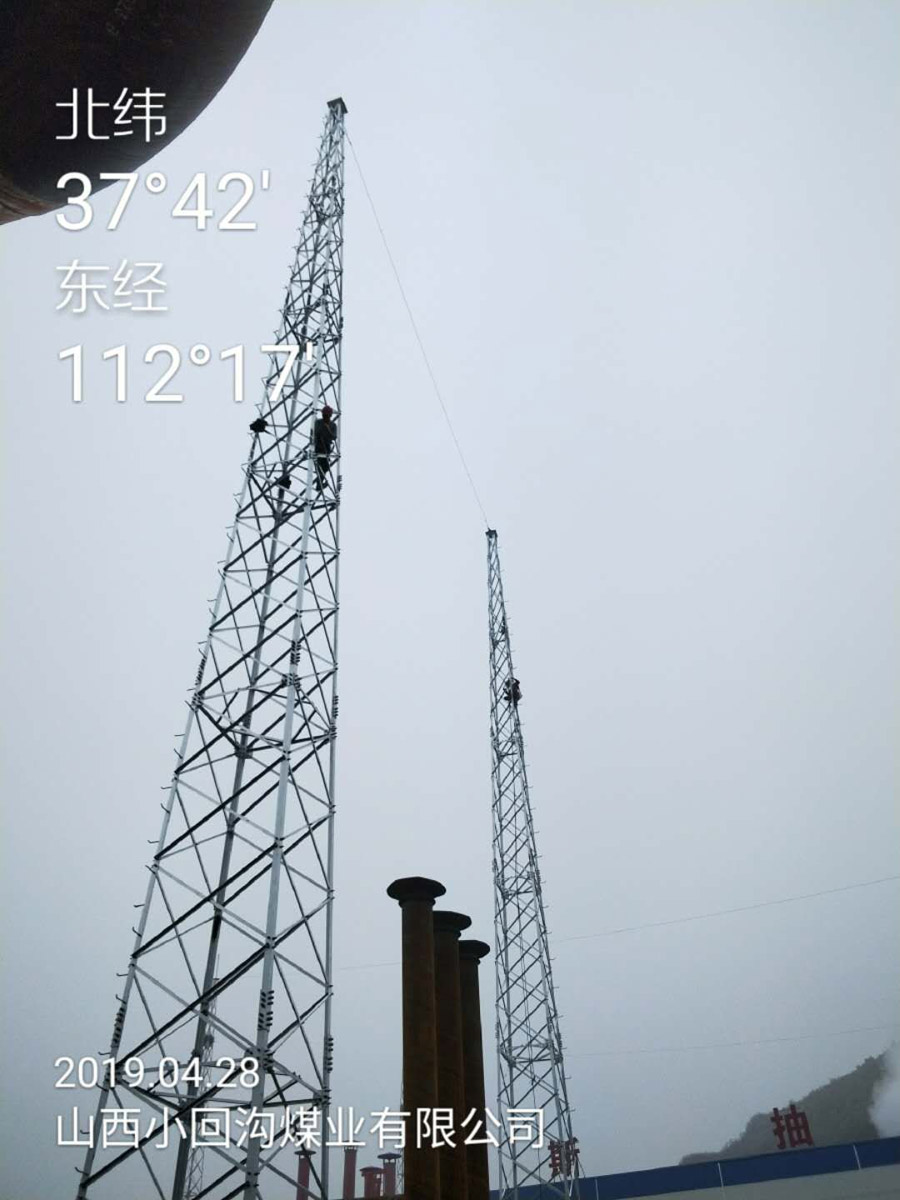

避雷拉線塔又名桅桿塔，主要由一根矗立的細長桿身和沿高度斜向布置的數層纖繩所組成，桿身為主要的承重結構，纖繩在三個或四個方向拉住桿身，以保證桿身的直立和穩定。桿身有獨立鋼管實腹結構，也有用鋼管、圓鋼、角鋼組成的桁架式結構。纖繩采用多股高強度鍍鋅鋼絞線。拉線塔的與自立塔相比優點為節省材料，建設周期短，缺點為占地多，易失衡。
使用條件：
1、鐵塔抗風力12級以上臺風，抗震烈度8度。在當?shù)?0年一遇平均最大風速的作用下，鐵塔的扭轉角及撓度不超過±0.4°，塔上任意點的水平位移不大于該點離地高度的1/100。
2、鐵塔垂直度保證塔中心垂直偏差不得大于全塔高度的1/1500，相鄰兩層垂直偏差≤1/750。
3、塔體材料采用熱鍍鋅防腐。
拉線避雷塔用途：應用于通訊基站、雷達站、機場、油庫、導彈陣地、PHS和各類基站的直擊雷保護以及建筑物樓頂、發電廠、森林、燃油庫、氣象站、工廠車間、造紙廠、等重要場所。
產品優點：采用鋼管作為塔柱材料,風荷載系數小,抗風能力強,塔柱采用外法蘭盤連接,螺栓受拉,不易破壞,降低維護成本塔柱正三角型布置,節約鋼材,跟開小,占地面積小,節約土地資源,選址便利塔身自重輕,運輸和安裝便捷,建設工期短塔型隨風荷載曲線變化設計,線條流暢,遇罕遇風災不易倒塌,減少人畜傷亡設計符合國家鋼結構設計規范和塔桅設計規程,結構安全可靠。
防雷原理:雷電流接閃器是一條無感性,低阻抗的金屬內導體引下線,把接閃后的雷電電流輸送到大地,并使被保護的天線鐵塔或建筑物不發生側擊和帶電.在大多數的情況下靜電場電纜的沖擊小于鐵塔阻抗的1/10,避免了建筑物或鐵塔帶電,消除閃雷限制入地雷電流強度,使被保護設備減少反擊和感應過電壓的危害保護范圍按國標GB50057滾球法計算.
高度：20米25米30米35米40米
設計重量:具體重量根據地域而定,少雷區與強雷區,沿海濕地與西部干旱地區略有差異
材質:Q235-Q345圓鋼
防腐處理:熱渡鋅防腐處理/冷渡鋅防腐/油漆粉刷
有效使用期:30年以上
設計依據：
1、《中短波廣播天線饋線系統安裝工程施工及驗收規范》
2、高聳結構設計規范(GB50135-2006)
